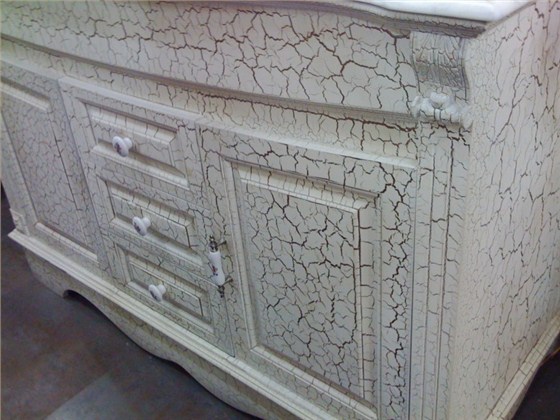

1、裂紋漆的裂紋太細(xì)甚至裂紋面不開裂：由于裂紋圖案是靠漆膜勻裂而呈現(xiàn)，因此不能一次性噴得太厚，否則裂紋會(huì)很細(xì)甚至裂紋面不開裂，應(yīng)小心控制出油量及槍數(shù)以選擇最佳圖案。同時(shí)由于裂紋漆對(duì)溫度、濕度較為敏感，氣溫太低，裂紋細(xì)小甚至不開裂；氣溫太高，花紋較大。因此環(huán)境濕度過(guò)大、溫度過(guò)高、過(guò)低時(shí)均不宜施工，一般以溫度25℃，相對(duì)濕度75%為佳，以免產(chǎn)生不良效果。

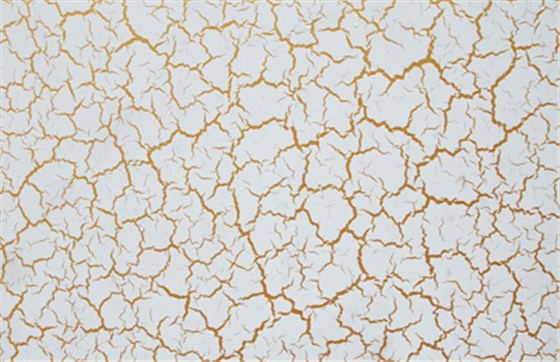

• 2、裂紋大小不均勻：裂紋大小均勻受到較多因素影響，尤其是施工人員對(duì)噴涂技巧的掌握熟練程度，這只能加強(qiáng)對(duì)施工人員的培訓(xùn)和鍛煉，沒(méi)有其他捷徑可走。但也要掌握裂紋大小的原理：若需要大裂紋效果，則底漆膜厚應(yīng)厚一些，而裂紋漆也應(yīng)多噴2-3次，且氣量不需太大；若需要小裂紋效果，則底漆不需太厚，而裂紋漆應(yīng)噴薄一些，氣量可稍大一點(diǎn)。但始終應(yīng)保持噴涂的均勻性，才能獲得均勻的裂紋效果，尤其是噴涂時(shí)只能噴涂一道，應(yīng)當(dāng)一槍成功，不得回槍或補(bǔ)槍。

3、裂紋開裂后漆面脫落：由于裂紋漆的粉性大、收縮性大，柔韌性小，附著力差，因此漆面干燥收縮后較容易脫落。為了使裂紋漆堅(jiān)固耐久，更加光亮美觀，在裂紋漆干透后，打磨平滑，表面清除干凈后罩半亞光、啞光硝基清漆或聚酯漆、聚氨酯漆、雙組份PU光油等。罩光時(shí)，清面漆涂裝應(yīng)掌握好薄噴多次。施工中有的施工人員由于對(duì)裂紋漆的基本特性缺乏了解，用普通刮批膩?zhàn)拥却虻缀笤偈┕し窍趸愄匦缘挠推幔òㄤX粉、珠光粉、金粉等有色底漆），造成基底較軟，裂紋漆噴涂后內(nèi)部應(yīng)力產(chǎn)生較高的拉扯強(qiáng)度，在收縮過(guò)程中會(huì)將軟基底全部連底翻起，造成大面積的起皮、剝落。不過(guò)，解決辦法也很簡(jiǎn)單，不須返工重新打底，對(duì)用普通刮批膩?zhàn)拥却虻缀笤偈┕し窍趸愄匦缘挠推幔òㄤX粉、珠光粉、金粉等有色底漆）的可采用聚酯底漆或聚氨酯底漆等封閉性較強(qiáng)、漆膜強(qiáng)韌、層厚面硬的油漆先將原基層封閉強(qiáng)化后，再重新噴涂調(diào)配好的鋁粉、珠光粉、金粉等漆1-2道，干后除塵干凈既可噴涂裂紋漆1道，即可產(chǎn)生裂紋效果。

1/5
